感謝網友割愛，收到一台有趣的二手玩具 GIGABYTE_GB-BACE-3160，雖然是超微型電腦，但麻雀雖小五臟俱全，稍作升級便可拿來做為LAB環境的測試主機。😀
01. 來張正面開箱照，以正常使用狀況來說，已經維持蠻好的外觀。
02. 背面照來一張，拆機前要先轉開4個角的螺絲，然後向上拉起底座的拉桿，就可以打開底蓋，但請注意力道，因為底蓋上有裝著硬碟，並且透過SATA軟排線連接另一側的主機板，太過用力怕會扯壞。
(題外話：我拿到的時候4個角的螺絲都已經遺失，底蓋是用黏膠黏起來，花了一些功夫才除膠打開....... 另外，4個角的螺絲，應該是M2.5 40mm的尺寸，不是M2也不是M3，是M2.5...... 因為我買錯了2次(M2與M3).......)

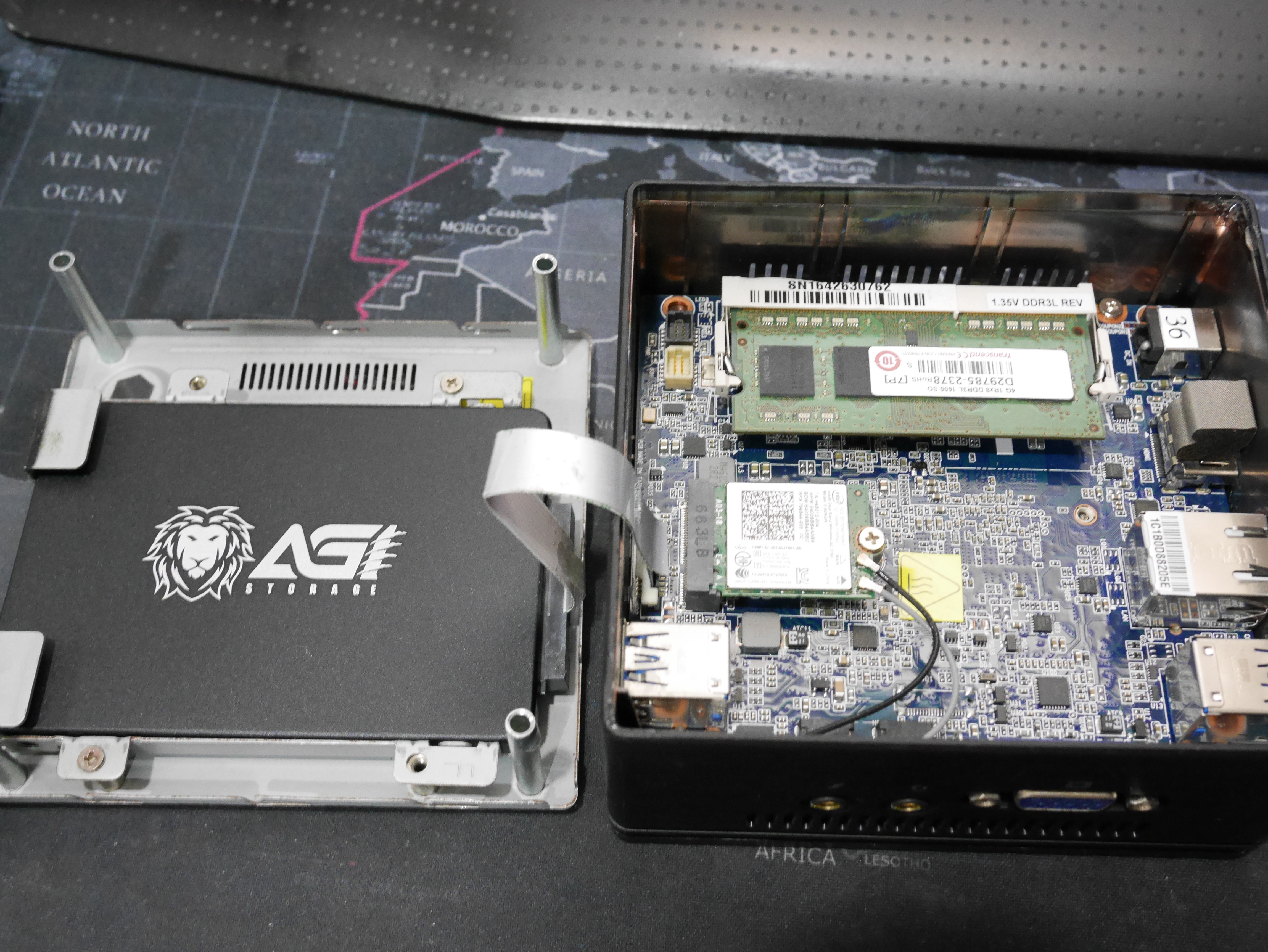

03. 打開後的樣子，網友很好心已經先幫忙升級2.5'的SSD。千萬小心SATA的軟排線啊.....

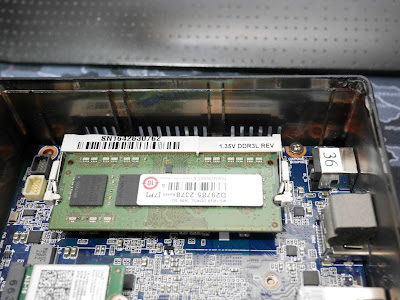

04. GB-BACE-3160此本版型號為單條DDR3L記憶體，有特別標註為低電壓版本。出廠版本好像就是DDR3L 4GB，已另購8GB來做升級汰換。

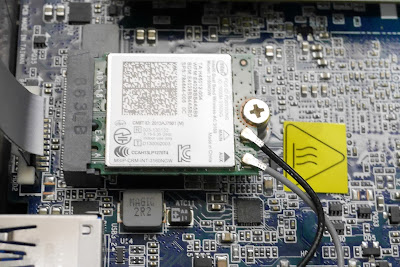

05. 內建無線網卡，拿到的版本是Intel Dual Band Wireless-AC 3160，可以支援2.4GHz 與 5GHz 還有藍芽4.0。
06. SATA接口與軟排線，卡榫式取下軟排線時只需要稍微往上拉起即可，安裝軟排線時亦只要壓下卡榫。軟排線接頭為10 pin，光華商場找了一下沒買到，但蝦皮上面有賣家在賣。

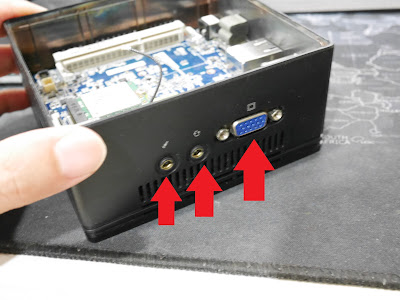

08. 取出時需小心I/O接口與機殼的卡接，特別是D-SUB這一面，音源輸出輸入與D-SUB都與機殼卡的很緊，沒注意硬取下可能會弄斷音源的部分。
10. 主機板背面長這樣，風扇下是CPU，但我沒拆，只有順便把電池換了(一般的CR2032W 3.0V)，機殼內含無線網路天線。
09. 建議可以45度角的方式取出主板，不過要稍微喬一下角度跟力道就是了。
從拆解的過程中，覺得GIGABYTE在設計與組裝這項產品蠻用心的，整體來說都很有趣。
Intel 3160AC 好像支援 monitor mode (?) 覺得開心，但跑 brute-force 就不用太期待了....
[不負責聲明]
設備自行拆解恐造成產品失去保固或損壞，建議若有需求請洽原廠協助。
本篇僅供個人紀錄，若造成任何相關問題，皆與本人無關。
